SLAB 16 - sistem grijanja i hlađenja
Zgrade izgrađene s monolitnom betonskom pločom pružaju priliku da se sve mehaničke komponente koje se obično izvode na stropu postavljaju u samu ploču. Među ostalima, takvi elementi su cijevi koje pružaju grijanje i hlađenje zgrade.
SLAB - 16
Stropni sistem grijanja ugrađen u gips-kartonsku ploču.
Što se tiče unutrašnjosti, koristi se strop "bez barijera", gdje nema smetnji, sve radi dobro, a danas je najpopularnija površina za korištenje u takve svrhe. Jednoliki betonski sloj ploče jednako je pogodan za grijanje i hlađenje. Cijevi se protežu 10 mm iznad donje ravnine, tako da se može stvoriti dobro prilagođeno rješenje za trenutne potrebe.
Sa stajališta izgradnje na ravnoj, velikoj oplati:
- rad je jednostavniji (nema potrebe za zamornom instalacijom iznad glave)
- brža instalacija
- nema potrebe koristiti ljestve ili skele
- sistem grijanja izgrađen je od gotovih sklopova (modula)
- strop ne zahtijeva žbuku, samo tanki sloj kita

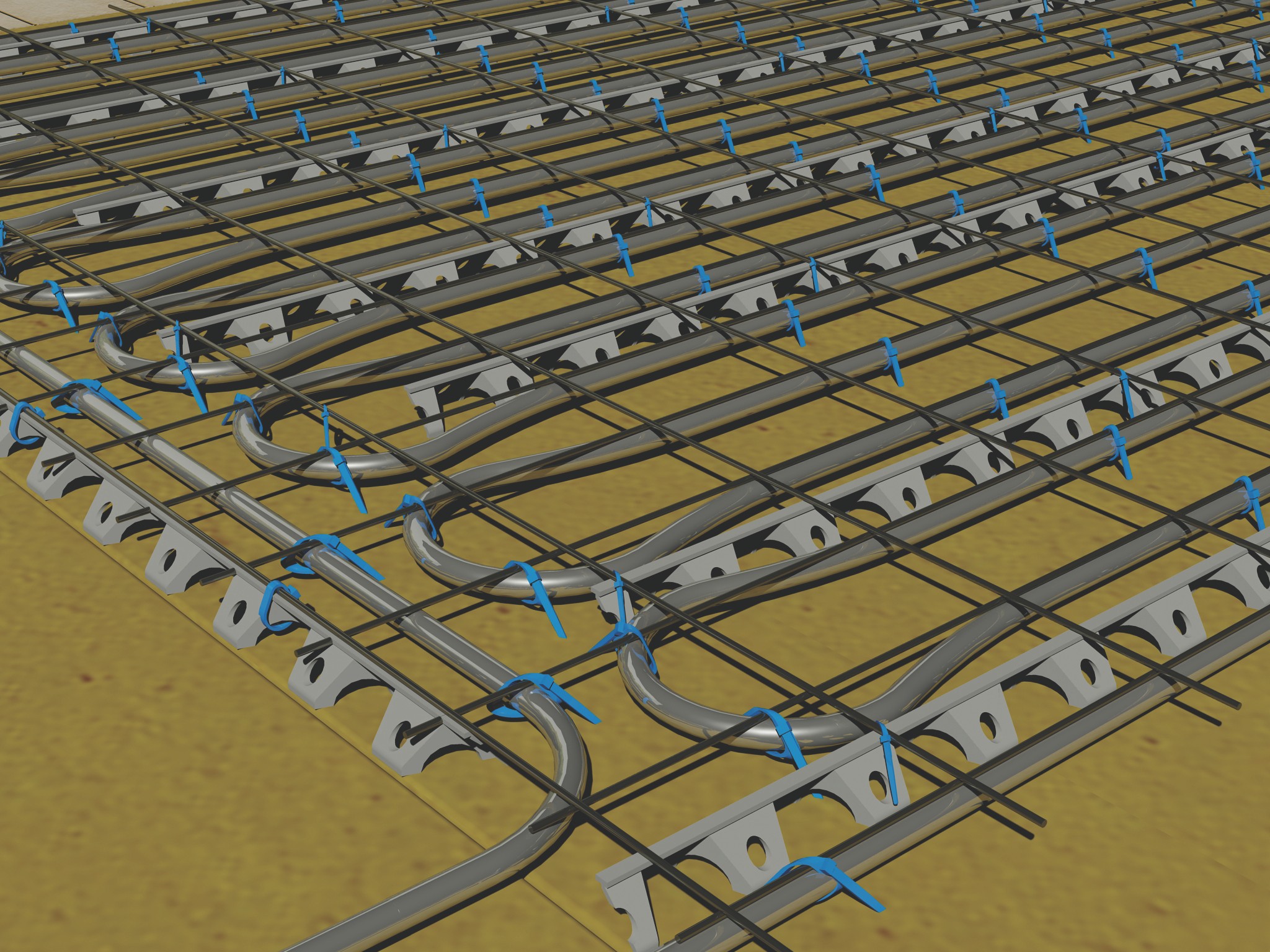

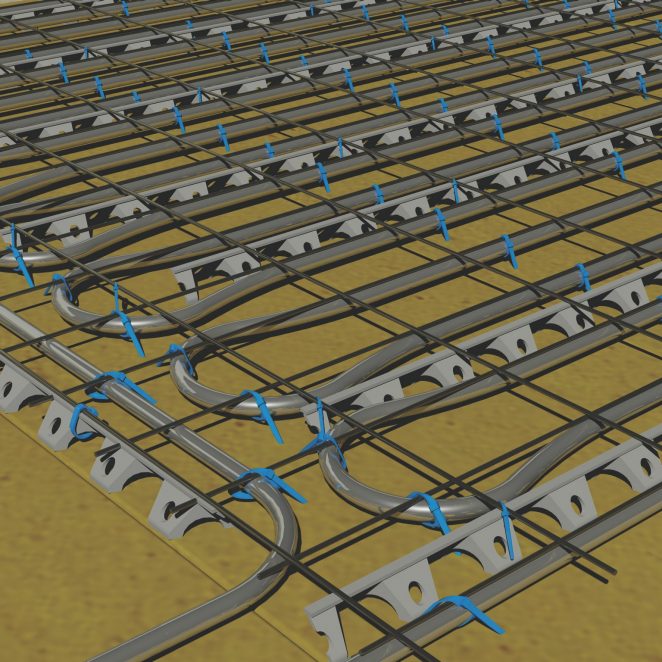

Modul grijanja
Svaki modul se sastoji od sljedećih elemenata:
- čelična mreža 100x100mm od čeličnih žica 4mm
- 30 mm razmaknice
- 16x2 mm, peteroslojna cijev s aluminijskim srednjim slojem instaliranim na udaljenosti od 100 mm
- kabelske veze za pričvršćivanje razmaknice i višeslojne cijevi
- oznaka
- SLAB16 - Vrsta grupe proizvoda, cijev promjera 16 mm
- 160 - Širina modula u cm
- 425 - Duljina modula u cm
- 4 - Duljina priključnih cijevi u m
- L - Smjer priključka, L= lijevo, R = desno ("R" desno i " L " lijevo je strana priključka modula u instaliranom položaju!)
Modul instaliran prema planu mora biti pričvršćen čavlima od nehrđajućeg čelika na četiri kuta kako bi se izbjeglo bočno pomicanje tijekom naknadnih radova montaže. Iako se moduli mogu pomicati, savjetujemo vam da to učinite samo kada je neizbježno.

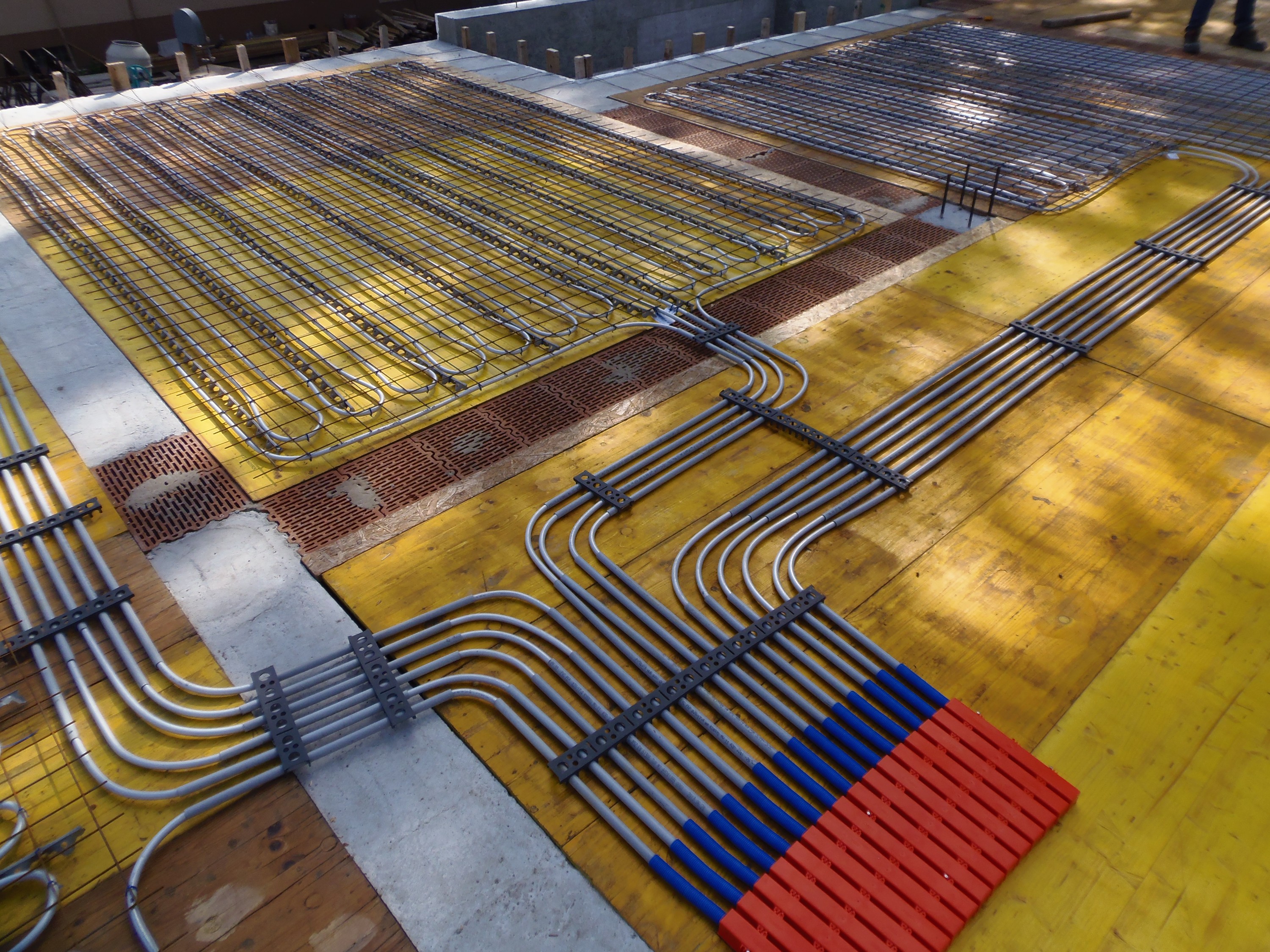

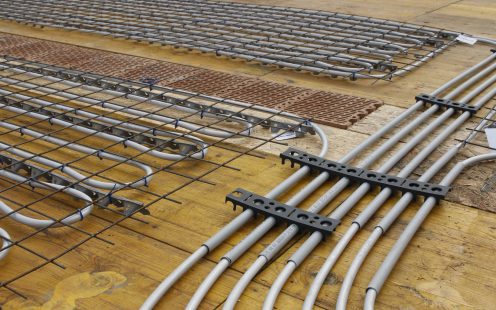

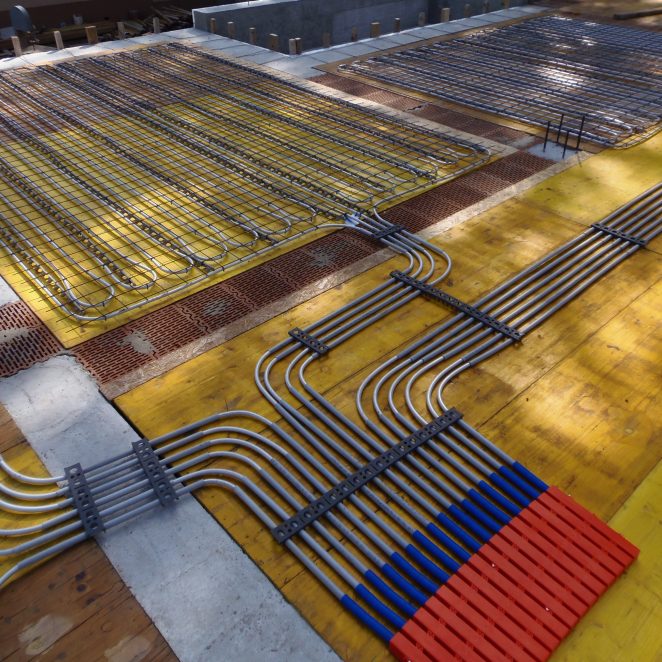

Ugradnja sistema
- Priprema betonske oplate za ugradnju, kao što su ugradnja nosača i oplatnih ploča, podešavanje ravnine, primjena nepropusnog materijala itd.
- Priprema radnog područja, konačno usklađivanje različitih planova projekta, identificiranje mogućih problema
- Označavanje prostorija s oplatom prema arhitektonskom planu
- Postavljanje i priprema pomoćne opreme, kao što su električni spojevi koji se nalaze ispod modula SLAB-16
- Postavljanje i ugradnja modula SLAB-16 prema planu projekta.
- Ugradnja priključnih cijevi, umetanje u zaštitne cijevi, postavljanje i pozicioniranje kutije s navojem
- Ugradnja čeličnih konstrukcija, postavljanje električnih i drugih inženjerskih komunikacija (na primjer, ventilacijskih) cijevi, betoniranje
- Konačna instalacija sustava grijanja i hlađenja, povezivanje s modulima ploča i punjenje cijelog sustava
- Ispitivanje tlaka, puštanje u pogon, završne prilagodbe, završni dizajn stropne površine, izglađivanje, bojanje itd.
